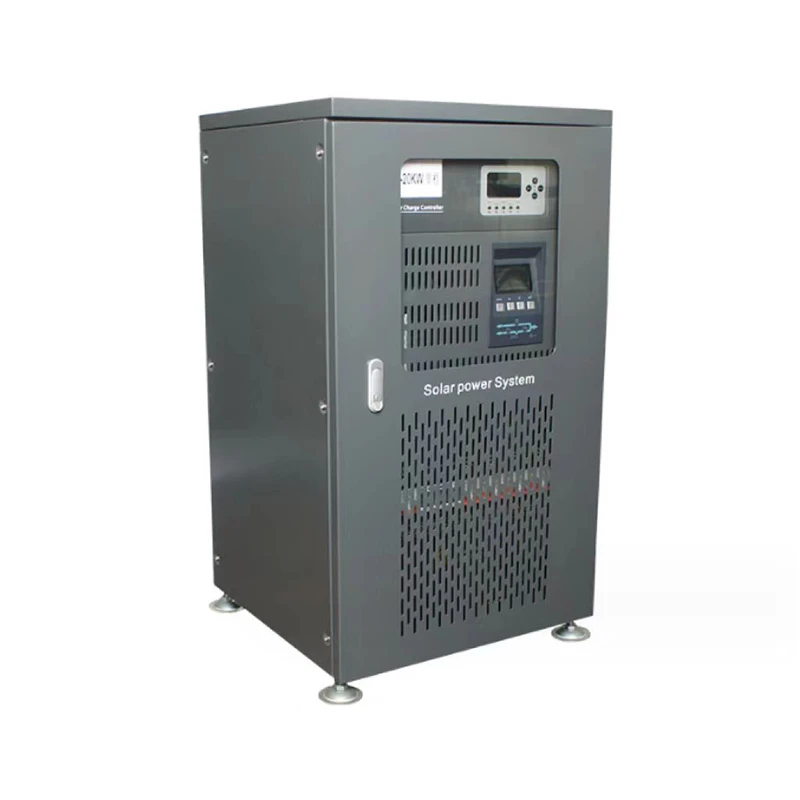

Інверторна система поза мережею
Опис
Технічні параметри
Огляд товару:
Продукт являє собою інтегрований інтелектуальний інвертор із вбудованою системою контролера заряду, призначений для великої фотоелектричної потужності. Його вбудований контролер може реалізувати керування зарядом акумуляторної батареї за допомогою кількох сонячних батарей для покращення ефективності зарядки та терміну служби батареї. Завдяки технології повного цифрового векторного керування, яка базується на обробці в реальному часі DSP, MCU та DDC, він має ідеальні функції захисту та високу надійність. Переважний режим від мережі живлення та від акумулятора можна налаштувати, що дозволяє легко задовольняти потреби користувачів у різних програмах. Він має LCD. t широко застосовується для великих випадків виробництва сонячної енергії, включаючи сім'ї, школи, громадське освітлення, промислові та гірничодобувні підприємства, оборону кордонів, морські острови, пасовища тощо.
Основні риси:
Висока надійність
Відстеження частоти, фільтрація шумів і низькі спотворення на виході інвертора завдяки конструкції подвійного перетворення
Висока адаптаційна здатність
Широкий діапазон вхідної частоти, що забезпечує стабільну роботу паливних генераторів
Висока оптимальна продуктивність акумулятора
Інтелектуальна технологія керування батареєю, яка гарантує більш тривалий термін служби батареї та скорочує час обслуговування батареї Удосконалена технологія заряджання постійною напругою, яка максимально активує батарею, економить час зарядки та гарантує довший термін служби батареї
Загальний і надійний захист
Функція тестування під час увімкнення живлення, яка може уникнути несправностей через небезпеку інвертора Ефективна технологія інверсії IGBT (біполярний транзистор із ізольованим затвором) Хороша функція високошвидкісного перемикання, робочі характеристики високої напруги та великого струму та керування напругою IGBT (IGBT п'ятого покоління має нижче падіння напруги насичення та вищу ефективність і надійність роботи.)

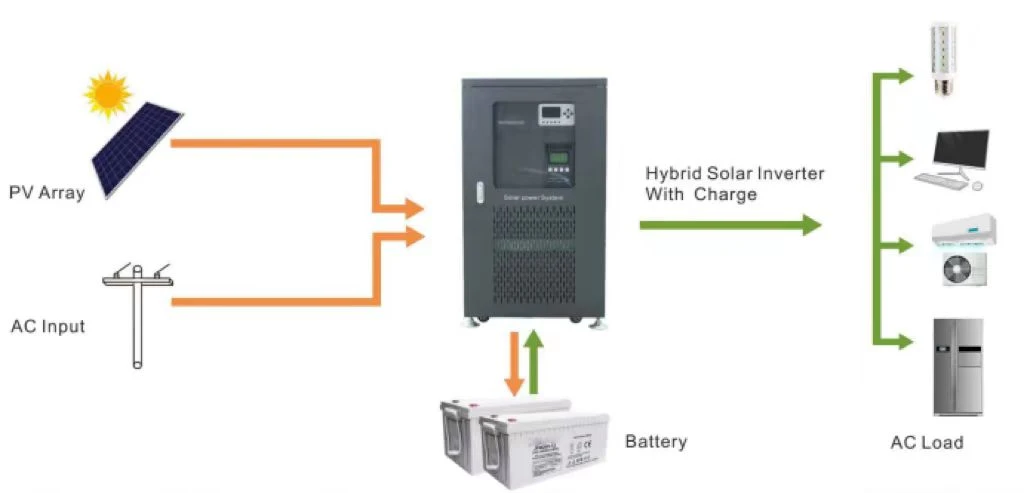

Схема застосування:
Технічні індекси:
|
Модель:ED-NKD- |
NKD-8KW |
NKD-10KW |
NKD-15KW |
NKD-20KW |
NKD-30KW |
|
Номінальна потужність |
8 кВт |
10 кВт |
15 кВт |
20 кВт |
30 кВт |
|
Акумулятор |
|||||
|
Номінальна напруга |
96 В постійного струму/192 В постійного струму/220 В постійного струму/384 В постійного струму |
||||
|
Напруга захисту від перерозряду |
96В/172В/194В/345В |
||||
|
Контролер |
|||||
|
Номінальний струм |
100A |
||||
|
Номінальна напруга |
192В/220В/384В |
||||
|
Кількість зарядних доступів |
4 |
||||
|
Максимальний струм кожного доступу |
25A |
||||
|
Сонячна вхідна напруга |
<165VDC/<330VDC/<378VDC/<660VDC |
||||
|
Напруга захисту від перезаряду |
110В/222В/255В/445В (програмований |
||||
|
Точність контролю |
±0.1 |
||||
|
Точність відображення |
±0.1 |
||||
|
Ефективність |
>90% |
||||
|
Інвертор |
|||||
|
вхідна напруга |
88-132VAC/176-264VAC |
||||
|
Вхідна частота |
45-65Гц |
||||
|
Вихідна напруга |
110 В змінного струму/220 В змінного струму |
||||
|
Вихідна частота |
50/60 Гц |
||||
|
Форма вихідного сигналу |
Чиста синусоїда, КНІ<4%(full load) |
||||
|
Функція захисту |
Захист вихідного сигналу від короткого замикання, захист від перенапруги, захист від низької напруги, захист від низького заряду батареї тощо |
||||
|
Ручне вмикання/вимкнення |
Бажано вмикати/виключати вручну |
||||
|
Автоматичне включення/вимикання |
Увімкнення живлення + вимкнення на фіксований час (програмоване) |
||||
|
Час перемикання |
<10ms |
||||
|
Інший |
|||||
|
Температура навколишнього середовища для роботи |
0-40 ступінь |
||||
|
Відносна вологість для експлуатації/зберігання |
20-90% (без конденсації, максимум) |
||||
|
Зовнішні розміри Г × Ш × В (мм) |
536*560*1015 |
||||
|
Розміри упаковки: Г×Ш×В (мм) |
675*700*1180 |
||||
