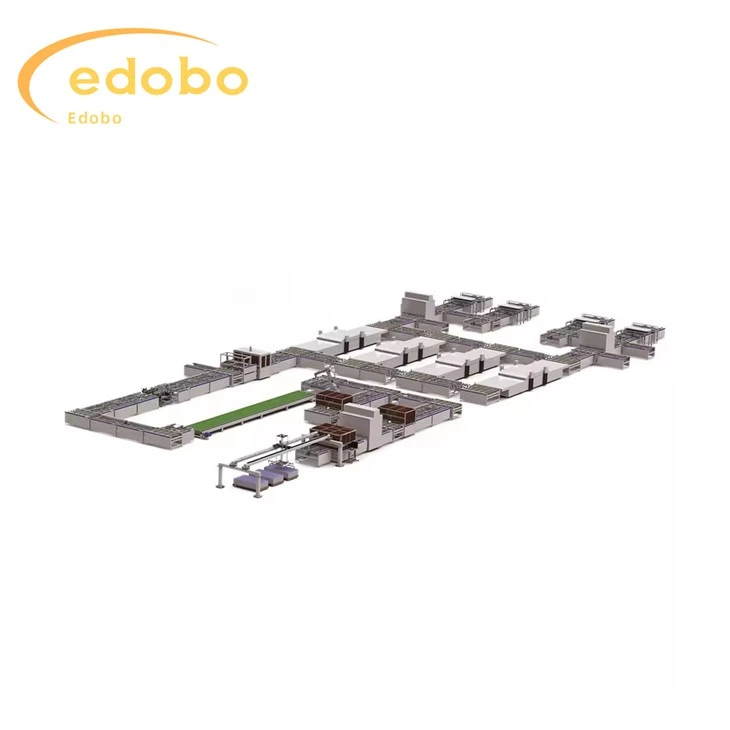

Лінія виробництва сонячних фотоелектричних модулів потужністю 100 МВт-600МВт

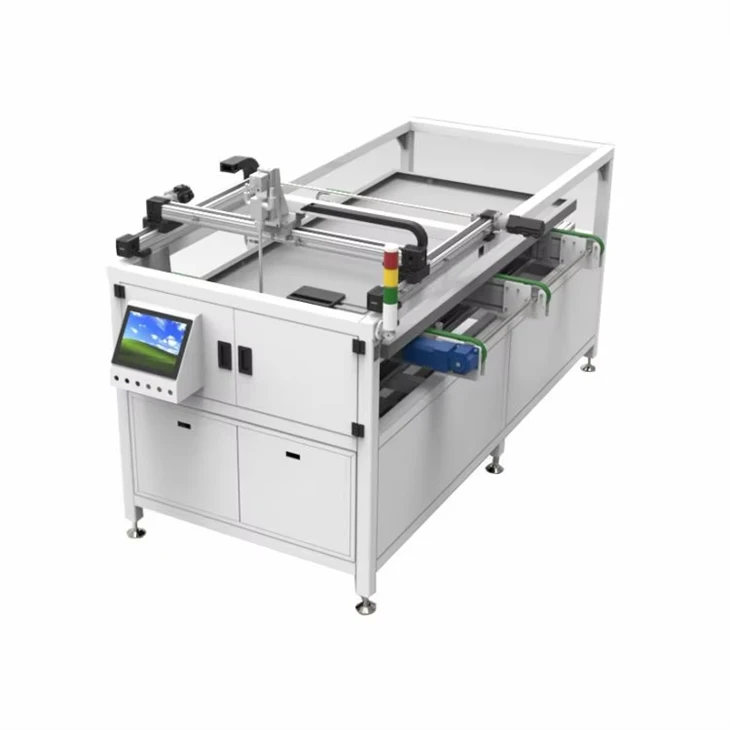

Накладка (механічний тип)

1. Спосіб подачі є коротким і довгим, а функція обладнання полягає в тому, щоб розташувати їх у відповідній послідовності. Довга сторона батареї паралельна довгій стороні компонента. Локальну систему набору можна використовувати для розміщення компонентів із 96, 72 та 60 частин і має функцію механічного регулювання.

2. Автоматично приймайте батареї, підбирайте батареї в механічні позиції та попередньо випрямляйте скло

3. Отримання скла та EVA з виробничої лінії. Візьміть шнур батареї з механічного положення. Помістіть батарею послідовно на EVA відповідно до позитивного та негативного електродів. Після виконання всіх дій компонент виводить.

4. Батарея розташовується за допомогою візуального позиціонування, оптоволоконного позиціонування та механічного позиціонування.

1. Машина використовує синхронний ремінь, який приводиться в дію серводвигуном і керується лінійною напрямною рейкою, яка має переваги точного позиціонування, стабільної роботи та високої швидкості.
2. Присоска виготовлена ​​з поліуретану і не залишає жодних слідів на батареї після всмоктування.
3. Машина оснащена силовим і газовим захистом.
4. Машина повністю автоматична і не вимагає ручного втручання.
5. Точність позиціонування батареї становить ± 0,3 міліметра
6. Шість шнурів живлення на відстані 1-10 міліметрів один від одного
7. Сумісний з кількома батареями, розмір 156/182/210, 6-12 штук
8. Основний палець сонячних батарей сумісний з 2/3/4/5 пальцями

(1) Потужність виробничої лінії: 100 МВт-600МВт/рік.
(2) Вимоги до потужності обладнання становлять 380 В (трифазна п’ятипровідна система), і вимоги до потужності можна знайти в параметрах обладнання кожного блоку. Конфігурацію лінії електропередач наша компанія надає окремо.
(3) Потреба в стисненому повітрі для обладнання становить 0.6-0.8 МПа, сухе, чисте та відповідає вимогам автоматизованих виробничих ліній; Частинки пилу Менше або дорівнює 1 мкм, тиск води, точка роси Менше або дорівнює -40 градусам, масло (включаючи пару) Менше або дорівнює 0,1 мг/;
(4) Чистота повітря на заводі повинна бути не нижче рівня 300 000 (ISO клас 8);
(5) Швидкість передачі транспортного обладнання: час циклу передачі становить менше 22 с, що відповідає вимогам виробничої потужності 500 МВт/рік. Уся лінійка використовує змінну частоту регулювання швидкості, з основною частотою регулювання швидкості, встановленою на 30 Гц, і діапазоном регулювання швидкості 0-50Гц (конкретну швидкість можна знайти в параметрах обладнання кожного блоку);
(6) Зовнішні розміри лінії електропередачі: це обладнання є нестандартним пристроєм, і остаточну схему компонування надасть Edobo Solar;
(7) Висота складальної лінії та діапазон регулювання: існує певна різниця у висоті між окремим обладнанням і блоком трансмісії. Детальні зовнішні розміри дивіться в технічних параметрах окремого обладнання; Висота блоку трансмісії зазвичай становить 950 мм ± 30 мм;
(8) Діапазон роботи лінії передачі та обладнання можна регулювати між компонентами довжиною (1650 мм -2600 мм) * шириною (950 мм -1500 мм), що дозволяє транспортувати компоненти різними методами ламінування.
(9) Лінія передачі гладка, а розмір зміщення менше 10 мм;
(10) Коли обладнання працює нормально, частота відмов компонентів, викликаних обладнанням і лініями передачі, становить менше 1/1000;
(11) Рівень шуму під час роботи обладнання Менше або дорівнює 72 дБА (за винятком компресійних насосів)

1. Комірка використовує візуальне позиціонування CCD, що має переваги високої точності та стабільності;
2. Обладнання може автоматично отримувати, автоматично розміщувати та автоматично експортувати компоненти, а макет є точним позиціонуванням;
3. Присоска виготовлена ​​з імпортного силіконового матеріалу, який не залишить сліду на поверхні акумулятора;
4. Прийняти трьохосьовий режим механічного руху (обертання на 180 градусів);
5. Бічний рух приймає модуль лінійного двигуна, який має переваги швидкої швидкості руху, високої повторюваної точності позиціонування та стабільної продуктивності, заощаджуючи загальний час биття;
6. Регулювання зміни довгих і коротких країв використовує механізм швидкого блокування, швидке регулювання, просте, зручне та надійне;
