Функція та вступ

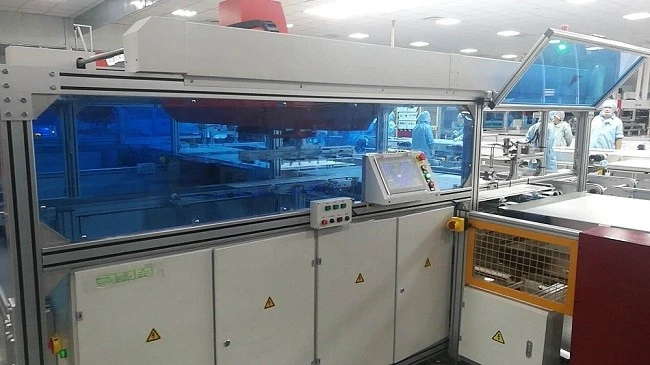

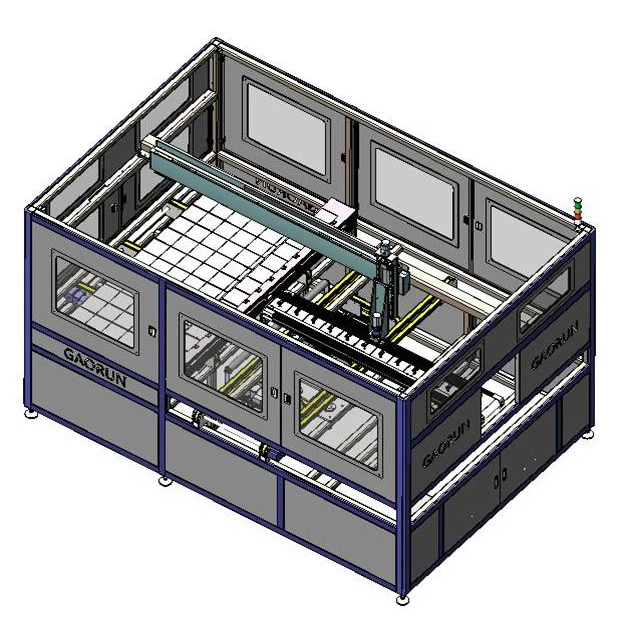

Автоматична машина для укладки з довгим краєм вперед, один до одного відповідає автоматичній струнній машині. Довгий край рядка комірок паралельний довгому краю модуля. Машина з єдиною системою укладання може бути застосована для укладання 96, 72 і 60 модулів і має регулювання машини.
1. Отримання клітинки рядка автоматичної клітинки рядка. Підбір клітинної струни до механізму регулювання. Продовжуйте регулювання клітинки рядка.
2. Отримання скла та матеріалу EVA з виробничої лінії. Продовжуйте регулювання клітинки рядка.
3. Підхоплення клітинної струни від механізму регулювання. Помістіть рядок клітин до EVA відповідно до позитивного та негативного електродів. Передайте модуль після завершення всіх дій.
4. Осередок рядка може досягти візуального позиціонування, волоконно-оптичного позиціонування та механічного позиціонування.
Основний параметр
Формат модуля: (1400-2600)мм*(800-1100)мм
Час циклу: час рядка з модулем 10 або 12 менше 15 с/час
рядок з 6 модулем менше 10 с
Максимальна продуктивність: 2400 /год
Вага: 400 кг
Номінальна потужність: 4,5 кВт
Тиск: 0.6-0.8 МПа
Формат підключення:Φ12
Розмір (ДхШхВ): 3500 мм * 2500 мм * 2200 мм
Перевага
1. Машина використовує ремінь і гвинтовий стрижень, які приводяться в рух серводвигуном для трансмісії та керуються лінійною рейкою, з такими перевагами, як точне позиціонування, стабільна робота та висока швидкість.
2. Присмоктувальна пластина виготовлена з поліуретану, не залишаючи слідів на нитці клітин після відсмоктування.
3. Машина оснащена захистом від вимкнення живлення та повітря.
4. Машина повністю автоматична і не вимагає втручання людини.
5. Точність розташування рядка комірок становить ±0,3 мм.
6. Шість рядків клітинок з інтервалом між 1~10 мм.
7. Розмір рядка комірок 125/156,6~12 шт.
8. Головна шина з 2 шинами/3 шинами/4 шинами/5 шинами.
|
