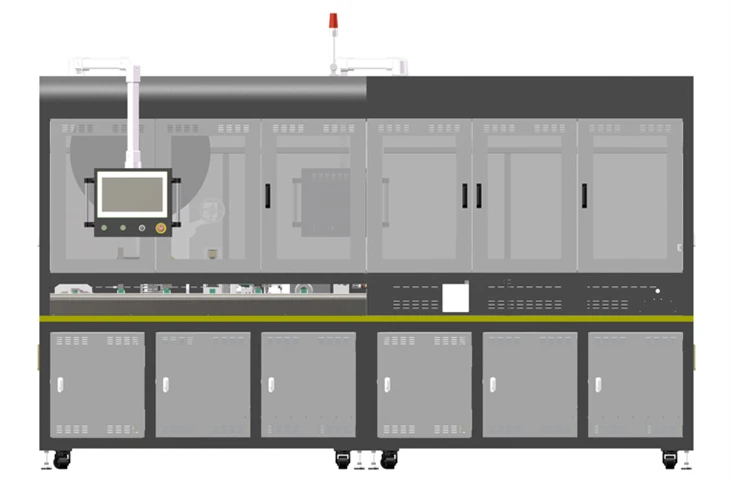

Сонячна панель MC4 -лінія підключення

Виробнича лінія роз'єму MC4 Edobo Tech пропонує обтічне автоматизоване рішення для виготовлення високоякісних роз'ємів MC4, основних компонентів систем сонячної панелі. Ця лінія ефективно обробляє автоматизоване контактний обтиснення, збірку житла та включає контроль якості на основі зору, щоб забезпечити надійне, високопоставлене виробництво, мінімізуючи витрати на оплату праці. Інтегроване автоматизоване тестування гарантує продуктивність та довговічність, пристосованих до різних типів з'єднувачів. Подальша цінність додається з такими варіантами, як автоматизована маркування та упаковка, надання можливості виробникам максимально прибутковості, підвищення якості продукції та здобуття конкурентної переваги на зростаючому сонячному ринку. Співпрацюйте з нами для всебічного виробничого рішення.

Послати повідомлення

Опис

Технічні параметри

Solar Panels Production Automatic Trimming

Edobo solar cable machine

produc features

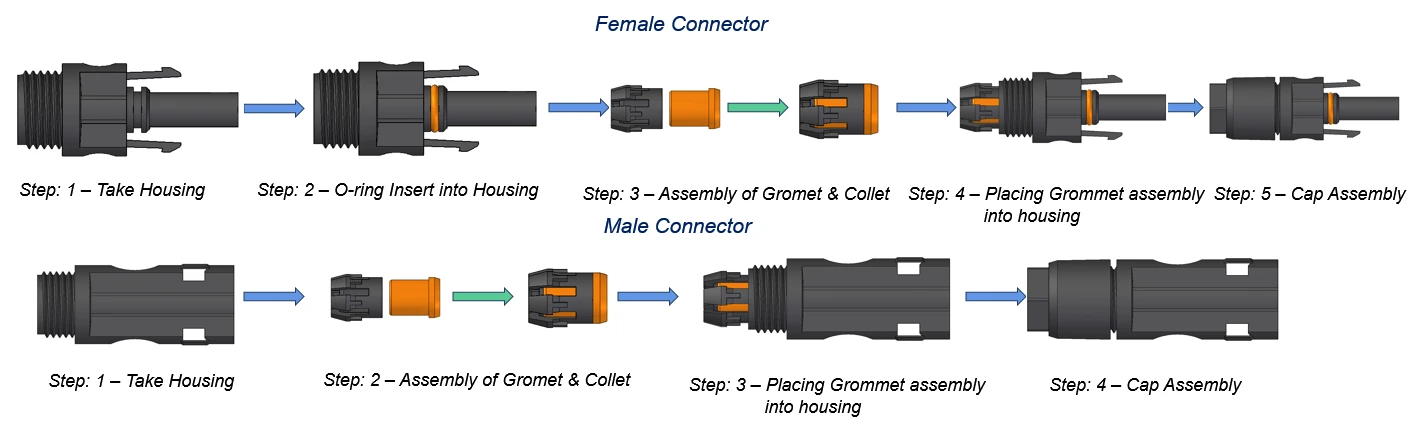

Assembly of positive and negative connectors

Складання позитивних та негативних роз'ємів

Негативний полюс (жіночий роз'єм):

1. Дозволити корпус (жіночий роз'єм):Почніть з корпусу жіночого з'єднувача.

2.O-Ring Insert в корпус (жіночий роз'єм):Вставте ущільнювальне кільце в жіночий корпус.

3. Асамбірка Grommet & Collet (Жіночий роз'єм):Зберіть громмет і коллет для жіночого роз'єму.

4. Розміщення громмету в корпус (жіночий роз'єм):Вставте зібраний громмет і коллет у жіночий корпус.

.Прикріпіть ковпачок до корпусу жіночого з'єднувача.

Позитивний полюс (чоловічий роз'єм):

1. Дозволити корпус (чоловічий роз'єм):Почніть з корпусу чоловічого з'єднувача.

2. Асамбірка Grommet & Collet (чоловічий роз'єм):Зберіть громмет і коллет для чоловічого з'єднувача.

3. Розміщення громмету в корпус (чоловічий роз'єм):Вставте зібраний громмет і коллет у чоловічий корпус.

4. КАПАЦІЙНИЙ ЗБОР (Чоловічий роз'єм):Прикріпіть ковпачок до корпусу чоловічого з'єднувача.

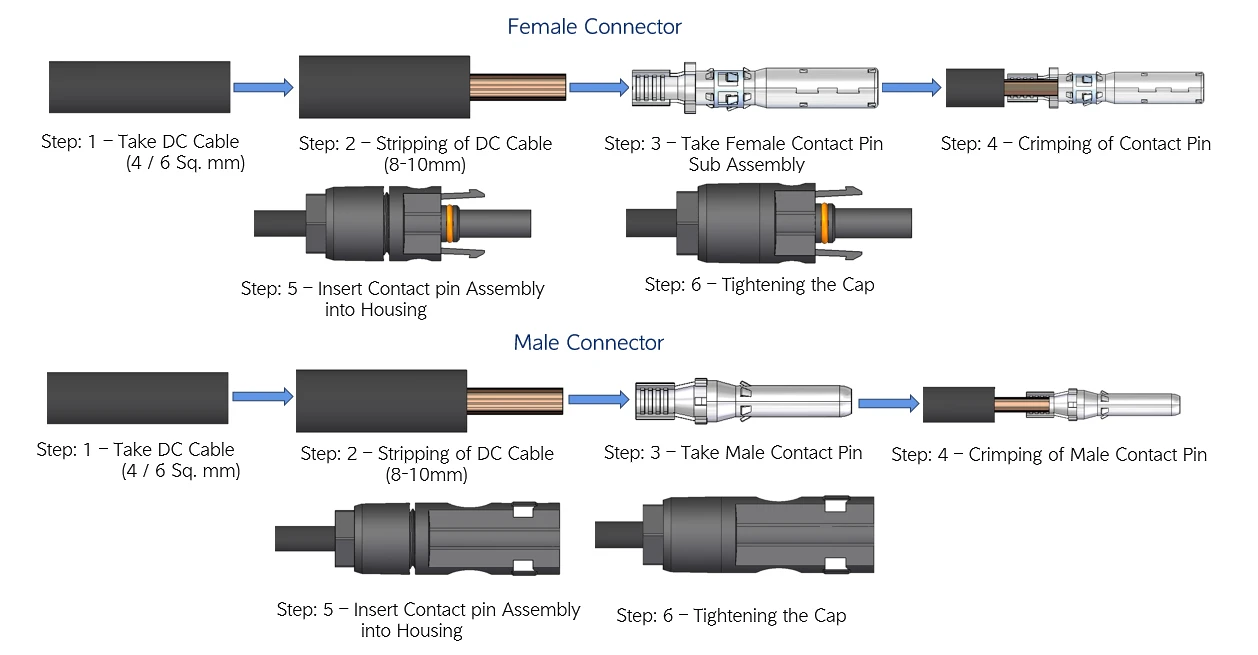

Terminal connection

Термінальні обтисні кроки в основному містять наступні кроки:

2. ВІДПОВІДАЙТЕ ДК КАБЕЛЬ:Підготуйте кабель постійного струму.

2.Попредуйте кабель:Зніміть довжину ізоляції з кабелю постійного струму (дріт).

3. виберіть контактний PIN:Візьміть жіночу або чоловічу контактну асамблею

.Помістіть позбавлений провід у контактний штифт і скористайтеся інструментом для обтиску, щоб надійно прикріпити контактний штифт до дроту.

5. Введіть в житло:Вставте в корпус роз'єму контактну асамблею контактного контакту.

6. Подивіться шапку:Закріпіть ковпачок на корпус, щоб завершити роз'єм.

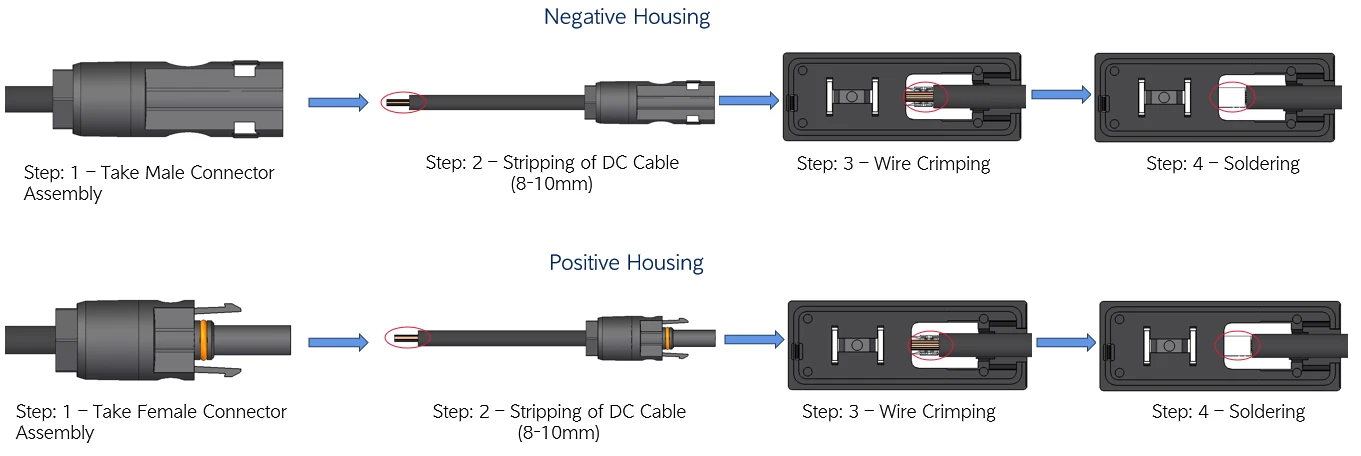

Positive and negative pole connections of junction box

Дріт, який безпосередньо обтисав у з'єднувальну скриньку:

Візьміть збірку роз'єму:Візьміть збори чоловічого або жіночого з'єднувача.

Зняти кабель:Смуга 8-10 мм ізоляції з кабелю постійного струму.

Дріт обтисання:Обтирати позбавлений дріт безпосередньо в з'єднувальну коробку. З'єднувальна коробка матиме внутрішні термінали (часто металеві вкладки або роз'єми), розроблені для отримання та надійно утримувати дріт.

Пайка (фіксована):Припаять з'єднання. Припой додасть додаткову силу та допоможе запобігти корозії у зв'язку.

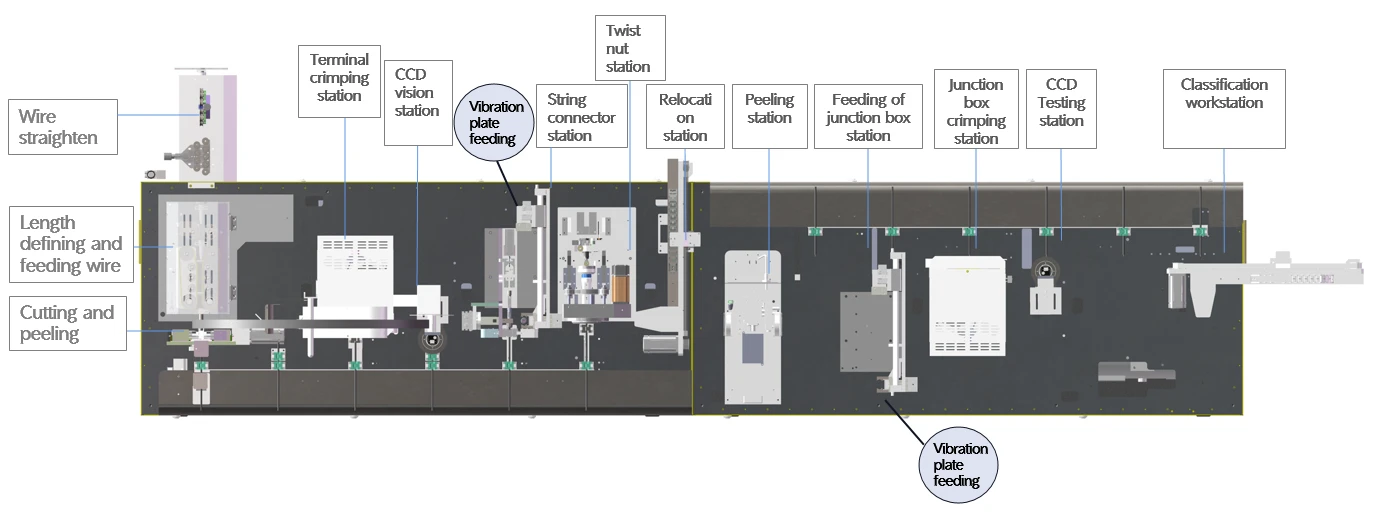

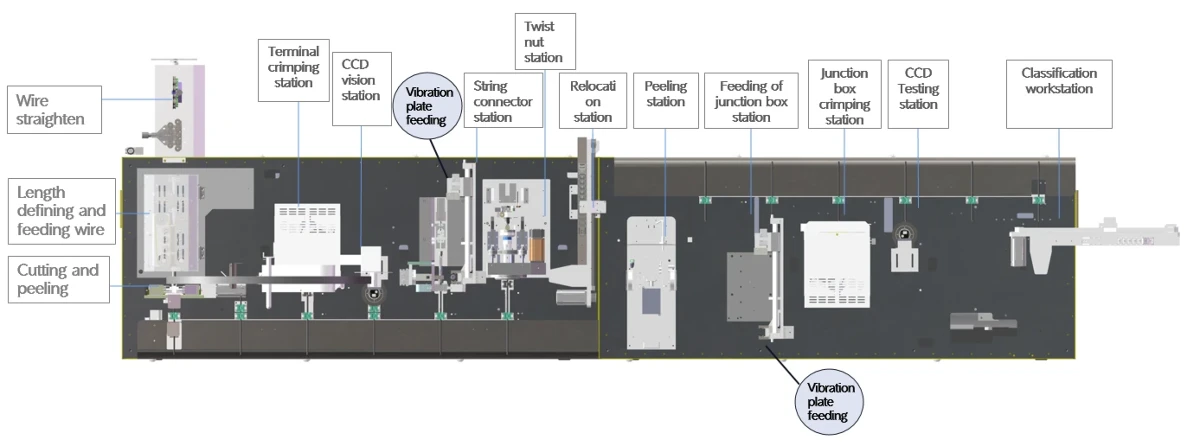

Schematic diagram of production line layout

1. Ця виробнича лінія в основному використовується для таких процесів: завантаження кабелю, розташування кабелю, подача кабелю та випрямлення, різання кабелю, обтисання кабелю, візуальна перевірка, вставка роз'єму, гвинт роз'єму тощо

2. Необхідні джерела живлення - це електроенергія та стиснене повітря. Кожна робоча станція та конвеєр працює разом, щоб стати одним.

3. Основний матеріал, що використовується при виготовленні всієї машини, є звареною рамою, і всі частини, схильні до корозії, надаються поверхневими обробками, такими як фарбування та електропляція, щоб забезпечити не корозію та хороший зовнішній вигляд у гарантійному періоді або навіть довше.

4. Дизайн обладнання повністю розглядає ергономіку та безпеку заводської роботи. Обладнання може автоматично рахувати виробництво.

Solar Panels Production Automatic Trimming

production machine

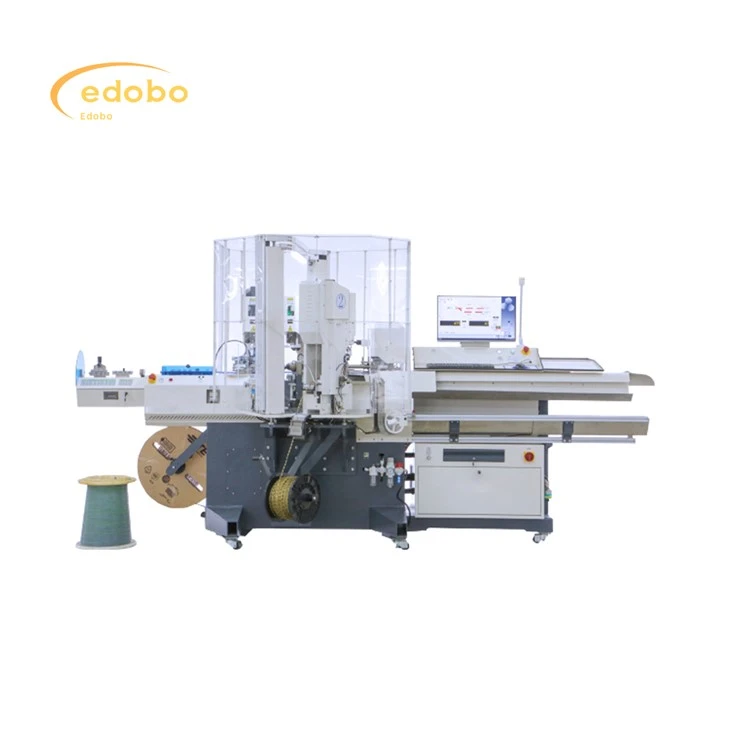

Solar Panels Production Automatic Trimming

1. Виробнича лінія підходить для автоматизованої обробки фотоелектричних кабелів. Виробнича лінія протікає зліва направо і може досягти зачистки дроту, обтисання терміналу, виявлення CCD, нитки з'єднувача, скручування гайок, обтиснення з'єднувальної коробки, виявлення CCD

2. Застосовується діаметр дроту: 4 мм²

3. Довжина рядка: 15 0 мм -600 мм, толерантність ± 0,002 * l +1 мм;

4. Діапазон довжини шкірки: 1-9 мм;

5. Ритм виробництва: більше або дорівнює 4 секунд;

6. Розмір хоста: 1200 × 4000 × 2400 мм

7. Операційна система людини: Інтерфейс дотикуючого екрана простий і чіткий, що дозволяє швидко керувати роботою машини. Усі параметри можна легко встановлювати та зберігати, а інструкції з експлуатації відображаються інтуїтивно та просто за допомогою зображень. Він постачається з функцією захисту паролів 4- (з дозволами, поділеними на оператор, контроль якості, техніку та менеджера), світло несправності та координацію коду несправності для обслуговування, досягнення легкого обслуговування та зменшення витрат;

8. Більшість робочих станцій використовують зрілі продукти для інтеграції для забезпечення стабільності продукту;

9. Прийняття системи управління сервомоторним двигуном для забезпечення точності продукції;

10. Програма може зберігати до 100 файлів і можна отримати доступ, вибравши номер програми. Сервер бази даних збирає виробничі дані та організовує якість виробничої лінії, що робить зручно для верхньої системи (MES або ERP) для отримання даних та відстеження даних обробки під час виробництва продукції через мережу;
