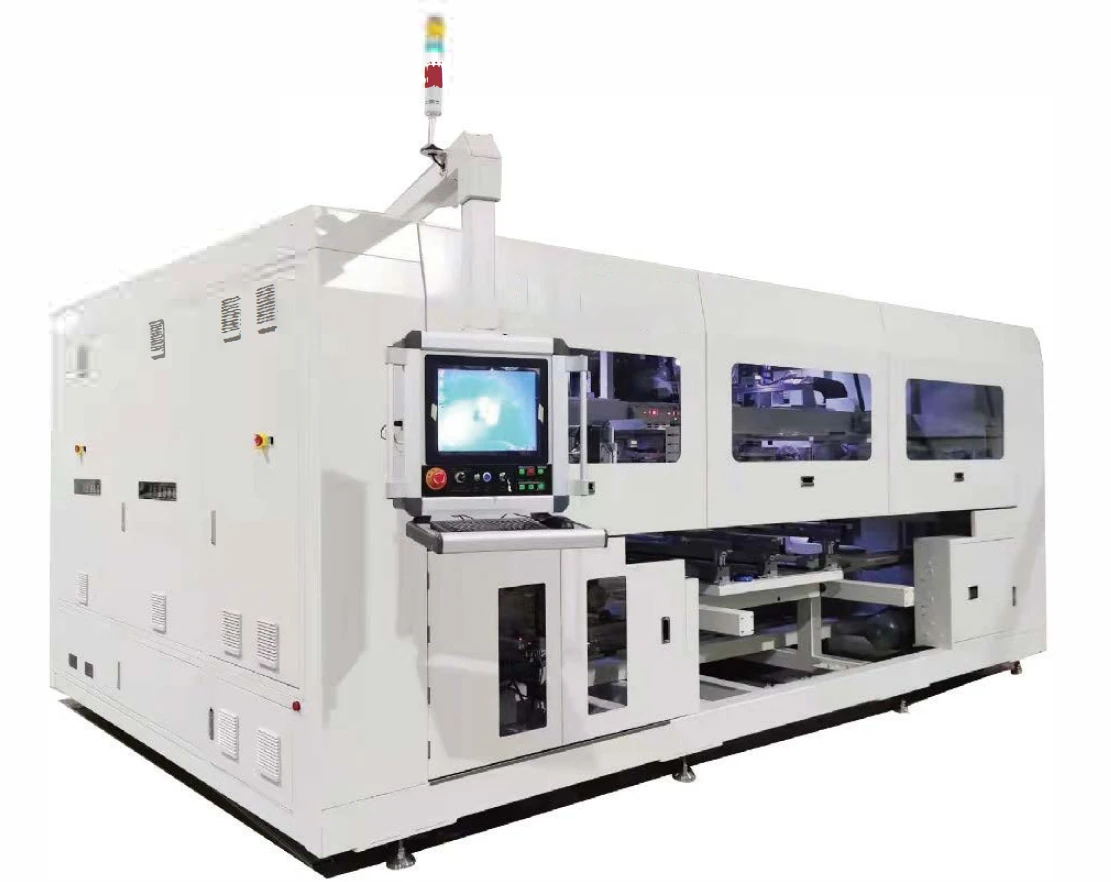

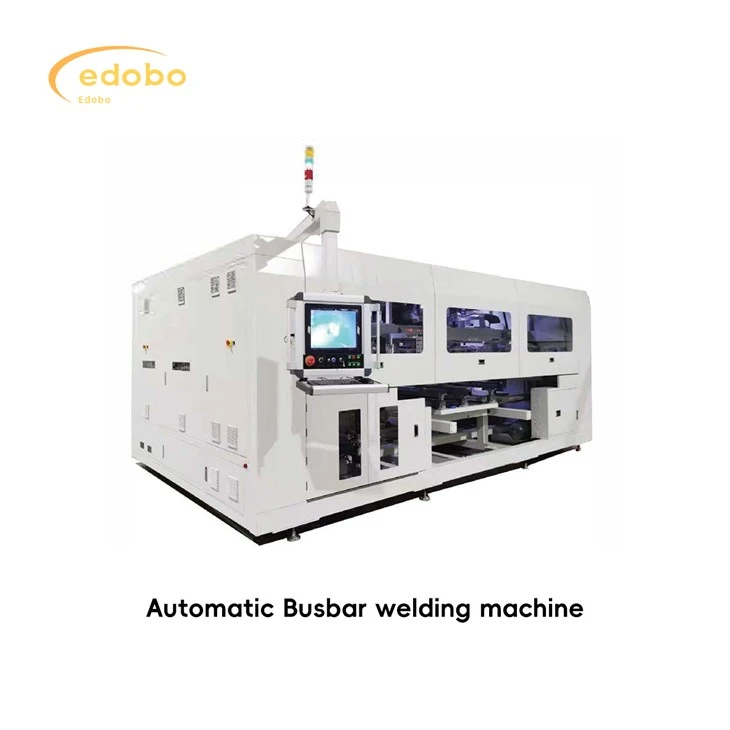

Машина для зварювання шинопроводів сонячних батарей

Функція обладнання: розтягуйте, виправляйте, вирізайте, згинайте та точно розташовуйте головну, хвістову та середню шини, а також використовуйте підйомну руку для виконання вторинного калібрування струни на модулі. Дроти в голові та хвості струни спаяні разом із шинами одним рухом і передаються на наступну робочу станцію. Ця машина є додатковою функцією зіскрібання чорної фарби, функцією виявлення після паяння та функцією пробивання шин.

Автомобіль

Складальна лінія передає вишикувану коміркову панель на передню станцію потоку машини для автоматичного автобусного транспортування та видає сигнал, щоб коміркова панель була на місці, щоб подати заявку на вхід. Машина автоматичної шини готова дозволити конвеєру перемістити модуль у позицію пайки машини автоматичної шини та надіслати сигнал, що дозволяє вхід; Двигун працює, поки модуль не перейде в робоче положення, і дозвіл на введення сигналу скасовується.

♦ Тривалість циклу: 17 с/панель (пайка з одним обходом) 21 с/панель (відкриття пайки з подвійним обходом)
♦ Активація: більше або дорівнює 98%;
♦ Специфікація комірки: 166 мм -230 мм;
♦ Специфікація панелі:
Комірка 156-180:
6 струн х 10 половинок х 2;
6 струн х 11 половинок х 2;
6 струн х 12 половинок х 2;
6 жала x 13 половинок x 2
Комірка B.182:
6 струн х 9 штук х 2:
C.210Cell:
6 струн х 10 половинок х 2;
6 струн х 15 штук на одну третину х 2
D.210Cell:
5 струн х 10 половинок х 2;
5 струн х 15 штук на одну третю х 2
♦ Простір комірки: -0.5-4 мм;
♦ Відстань між рядками: 1-6 мм; обхідний пайок простору під рядки Більше або дорівнює 10 мм
♦ Характеристики скла: ширина (980-1500 мм)* довжина (1720-2600 мм);
♦ Точність корекції рядка клітинок Менше або дорівнює ± 0.25 мм;
♦ Живлення обладнання: трифазне 380В 50/60Гц:
♦ Потужність: пікова 35 кВт; середня 25 кВт;
♦ Повітря: надлишковий тиск {{0}}.6~0,8 МПа, негативний тиск близько - 70кПа;
♦ Розмір обладнання: довжина*ширина*висота: 6580*5604*2621 мм (включаючи дві складальні лінії)
