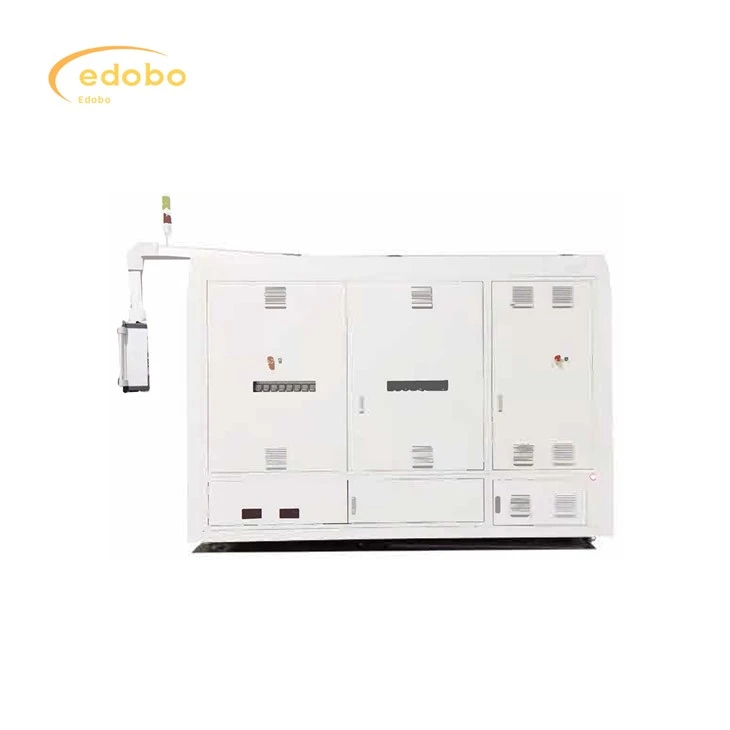

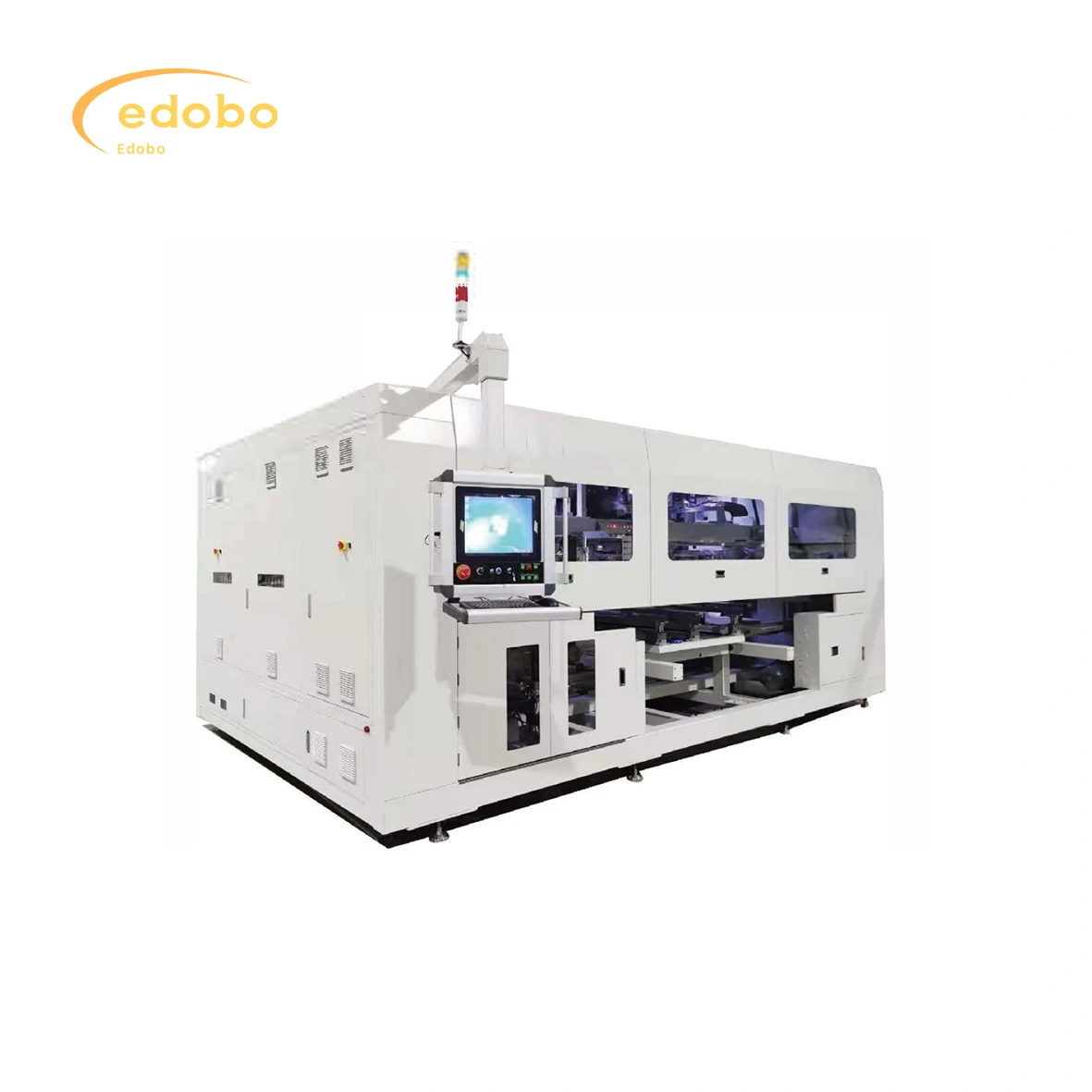

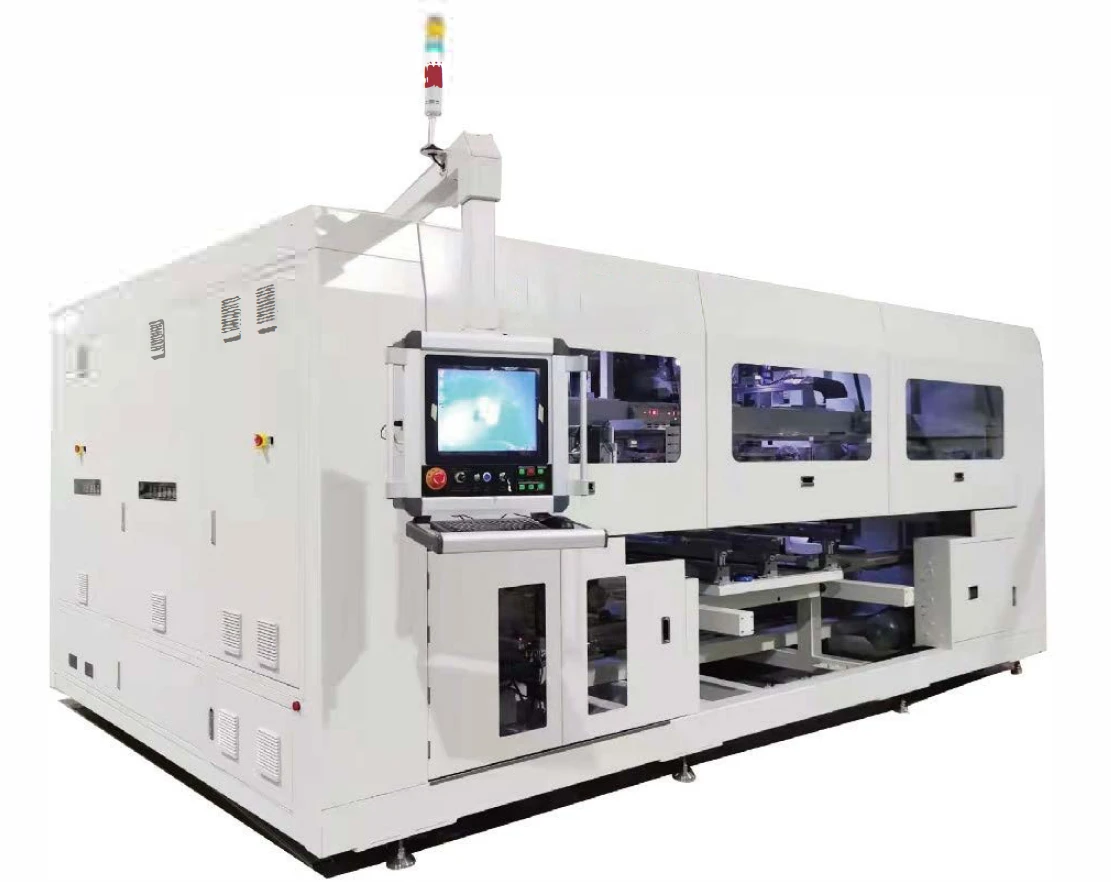

Лінія виробництва сонячних панелей Auto Bussing

Автомобіль

Індукційна паяльна головка для осередків використовується для з’єднання та спаювання шинної стрічки в голові, середній та хвості вузла вихідного лінійного типу; він має функцію ременя подачі стрічки спіральної шини та згинання проводів U- та L-типу вгору. Більш висока швидкість; сумісний з модулями більшого розміру.

♦ Тривалість циклу: 17 с/панель (пайка з одним обходом) 21 с/панель (відкриття пайки з подвійним обходом)
♦ Активація: більше або дорівнює 98%;
♦ Специфікація комірки: 166 мм -230 мм;
♦ Специфікація панелі:
Комірка 156-180:
6 струн х 10 половинок х 2;
6 струн х 11 половинок х 2;
6 струн х 12 половинок х 2;
6 жала x 13 половинок x 2
Комірка B.182:
6 струн x 9 штук x 2:
C.210Cell:
6 струн х 10 половинок х 2;
6 струн х 15 штук на одну третину х 2
D.210Cell:
5 струн х 10 половинок х 2;
5 струн х 15 штук на одну третю х 2
♦ Простір комірки: -0.5-4 мм;
♦ Відстань між рядками: 1-6 мм; обхідний пайок простору під рядки Більше або дорівнює 10 мм
♦ Характеристики скла: ширина (980-1500 мм)* довжина (1720-2600 мм);
♦ Точність корекції рядка клітинок Менше або дорівнює ± 0.25 мм;
♦ Живлення обладнання: трифазне 380В 50/60Гц:
♦ Потужність: пікова 35 кВт; середня 25 кВт;
♦ Повітря: надлишковий тиск {{0}}.6~0,8 МПа, негативний тиск близько - 70кПа;
♦ Розмір обладнання: довжина*ширина*висота: 6580*5604*2621 мм (включаючи дві складальні лінії)

♦ Тривалість циклу 17 с, висока швидкість
♦ Сильна сумісність: сумісний із Multi-shard із 6 струн, 5 струн з пайкою з одним байпасом і 6 струн з пайкою з подвійним байпасом
♦ Двічі виправляє положення ланцюжка клітинок серії 10 / 12, захоплює ланцюжок елементів шляхом вакуумної адсорбції, одноразового паяння порожнім елементом і високої точності зварювання.
♦ Зручна конвертація специфікацій.
♦ Може пробити кінець стрічки автобуса
♦ Одностороння подача, проста в експлуатації
♦ Інтеграція з подвійним байпасом може задовольнити попит замовника на 6 струн з подвійним байпасом для пайки стрічки шини байпаса, який можна закрити або відкрити відповідно до фактичного використання.
♦ Найменша площа підлоги, найнижча CoO.
